Блок управления заградительными огнями "День-Ночь" 1х220В-2х220В с ФД

Артикул: 31
14500 руб.

Грантия 2 года

Производитель: ООО «Сигнал Свет»


ТУ 27.90.70-002-20383233-2017 «Электрооборудование систем световой сигнализации: блоки управления аэронавигационными заградительными огнями типа день-ночь»


ОКПД2: 27.90.70.000 — Электрооборудование систем световой сигнализации

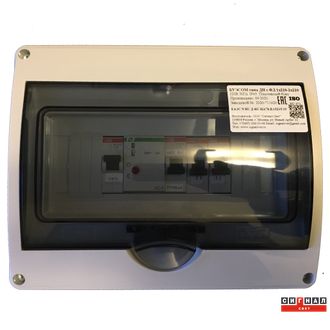

Блок управления заградительными огнями ЗОМ и СДЗО-05 типа «День-Ночь» 1х220-2х220 с выносным фотодатчиком в пластиковом боксе IP65.

Длина фотодатчика:

  • 5м + 850 руб. с НДС
  • 20м + 1700 руб. с НДС



Основные сведения и технические данные

Входное напряжение питания

1 ввод по 220 В 50 Гц

Выходное напряжение питания

2 вывода по 220 В 50 Гц

Фотодатчик

Выносной, длина провода - 1м

Максимальный ток контактов реле

16 A

Режим управления

Автоматический и ручной (в соответствии с требованиями РЭГА РФ)

Порог включения, регулируемый

с 2 по 100Лк

Задержка выключения

2-5сек
Корпус Пластиковый

Диапазон рабочей температуры

от -25 до +50°С

Верхнее рабочее значение атмосферного давления

106,7 кПа (800 мм.рт.ст.)

Нижнее рабочее значение атмосферного давления

79,5 кПа (596 мм.рт.ст.)

Верхнее значение относительной влажности воздуха, при температуре плюс 25°С

98%

Степень защиты

IP65

Габариты, мм

245 х 200 х 107

Масса

1,2кг

Гарантия

2 года

Сертификат

ЕАС


Гарантийные обязательства

ООО "Сигнал Свет" гарантирует соответствие блока управления заградительными огнями "День-Ночь" 1х220-2х220 с ФД требованиям технических условий ТУ 27.90.70-002-20383233-2017, ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004) "Устройства комплектные низковольтные распределения и управления, ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и нормальную работу в течение 24 месяцев с момента продажи при соблюдении потребителем указаний по монтажу и эксплуатации.


Количество подключаемых заградительных огней

Блок управления предназначен для работы со светодиодными аэронавигационными заградительными огнями малой интенсивности типов А и В напряжением питания 220 В.

Максимальное суммарное количество подключаемых светодиодных заградительных огней производства «Сигнал Свет» на один блок управления:

  • Одинарные заградительные огни — до 20 шт.
  • Сдвоенные заградительные огни — до 10 шт.

Установленное производителем ограничение предусматривает эксплуатационный запас по нагрузке и направлено на обеспечение надёжной и продолжительной работы оборудования.

Указанные значения распространяются на блок управления в целом независимо от количества выходных линий.

Применение блока управления с заградительными огнями, оснащёнными лампами накаливания, газоразрядными и другими источниками света, отличными от светодиодных, не предусмотрено.


Конструктивные особенности

Блок управления БУЭСОМ «День-Ночь» 1×220-2×220 с ФД выполнен в пластиковом корпусе со степенью защиты IP65, обеспечивающем защиту внутренних электротехнических компонентов от воздействия внешних факторов в пределах установленной степени защиты.

Конструкция предусматривает один ввод электропитания 220 В, 50 Гц и две выходные линии 220 В для подключения аэронавигационных заградительных огней малой интенсивности типов А и В.

Блок оснащён коммутационной аппаратурой, системой автоматического управления по уровню естественной освещённости и выносным фотодатчиком.


Принцип работы

В автоматическом режиме управление двумя выходными линиями заградительных огней осуществляется в зависимости от уровня естественной освещённости. При наступлении сумерек производится включение светового ограждения, при достижении установленного уровня дневной освещённости — его отключение.

Автоматизация управления позволяет сократить продолжительность работы источников света, снизить потребление электроэнергии и уменьшить эксплуатационную наработку заградительных огней.


Ручной режим управления

Предусмотрена возможность принудительного включения заградительных огней на обеих выходных линиях независимо от уровня естественной освещённости и работоспособности фотодатчика.

При активации ручного режима обеспечивается непрерывная работа заградительных огней на обеих выходных линиях при наличии электропитания и исправности силовых цепей блока.

Данная функция позволяет обеспечить работу светового ограждения при необходимости круглосуточного свечения, проведении технического обслуживания или неисправности автоматического управления.
