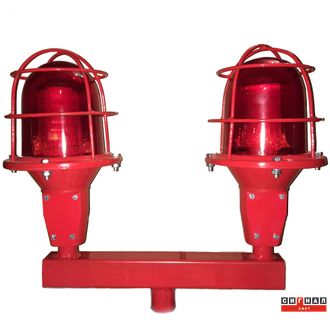

Сдвоенный Светодиодный заградительный огонь 2хСДЗО-05, 220V AC, IP65. Красное стекло
нет в наличии
Светодиодный сдвоенный заградительный огонь 2хСД30-05-2> 220V AC, IP65. Красное стекло. Разработан совместно и по запросу проектных институтов. Одобрен для применения в проектной документации на наиболее ответственных объектов (Аэродромные и при аэродромные территории). 2хСДЗО-05-2 обладают повышенной интенсивностью света не менее 30кд (нормированно 10кд).
Аналог:
Назначение сигнального прибора
Сдвоенный заградительный огонь 2хСДЗО-05-2, предназначен для световой маркировки неподвижных высотных и протяженных объектов, находящихся на курсах взлета и посадки воздушных судов, представляющих угрозу безопасности полетам воздушных судов.
Основные технические данные
Источник света |
Встроенный светодиодный линзовый модуль АЭРО |
Осевая сила света (главный луч 10°С) |
35кд* |
*Нормировано, не менее 32кд по требованиям: РЭГА РФ-94, ICAO, МАК, Постановление Департамента Воздушного транспорта Министерства транспорта РФ (письмо исх. № ДВ.6.1-63 от 01.10.1992 г.). **Лампа светодиодная является источником высокоинтенсивного светового излучения, опасного для зрения человека. Запрещается смотреть на горящий огонь с расстояния менее 3 метров. |
|
Соответствует техническим требованиям к заградительным огням низкой интенсивности. (Приказ Федеральной аэронавигационной службы от 28 ноября 2007 г. N 119) |
типа «А» и «В» |
Цвет свечения |
Красный, 625HM |
Излучение |
Все направленное, постоянное |
Диапазон рабочей температуры |
-50°С +50°С |
Наработка на отказ |
80 000 ч. |
Напряжение питания, В: переменное |
85-275В или DC 48В - При заказе указать |
Максимальная потребляемая мощность, не более |
20вт. |
Коммутация проводов |
1,5кв.мм с зажимными клеммами WAGO |
Светофильтр |
Красное стекло высокого светопропускания |
Тип цоколя | Е27, керамиечский |
Корпус |
Алюминиевый с полимерной зашитой |
Степень защиты |
IP65 |
Климатическое исполнение |
УХЛ I по ГОСТ 15150 |
Крепление на трубу |
С внутренней резьбой G 3/4" в основании корпуса, фиксация винтом М6 |
Габаритные размеры |
300x340мм |
Масса | 4кг. |
Гарантия | 5 лет |
Внешние климатические факторы при эксплуатации, хранении и транспортировке изделия должны соответствовать следующим требованиям:
Верхнее рабочее значение атмосферного давления |
106,7 кПа (800 мм.рт.ст.) |
Нижнее рабочее значение атмосферного давления |
79,5 кПа (596 мм.рт.ст.) |
Верхнее значение относительной влажности воздуха, при температуре плюс 25°С |
98% |
В комплект поставки огня входят:
СДЗО-05-1 IP65. Красное стекло. |
2шт. |
Встроенный светодиодный линзовый модуль АЭРО красного свечения и силой света не менее 35кд, 220V 10вт |
2шт. |
Кронштейн крепления с разнесенной коммутацией, заземлением и зажимными клеммами типа WAGO |
1шт. |
Руководство по эксплуатации. Паспорт с отметкой ОТК |
1шт. |
Номерная гарантийная пломба |
2шт. |
Сертификат | 2шт. |
Упаковка | 1шт. |
Гарантийные обязательства
ООО "Сигнал Свет" гарантирует соответствие светодиодного заградительного огня 2хСДЗО-05-2 ТУ3461-002-95589788-2017 и требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и нормальную работу в течение 60 месяцев с момента продажи при соблюдении потребителем указаний по монтажу и эксплуатации.
В течение гарантийного срока замена вышедших из строя огней осуществляется ООО "Сигнал Свет" безвозмездно.
При возврате неисправного огня, в рекламационном акте, необходимо указать: дату начала эксплуатации изделия, характер неисправности и условия при которых она выявлена.
