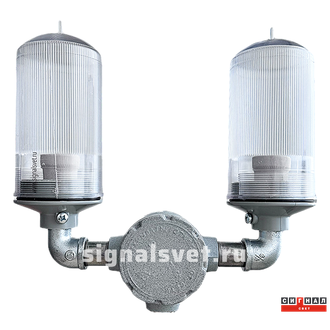

:watermark(s.siteapi.org/88a335a0842ae71/watermark/3ig1ym39j3okw0sckgoogsw00s0ssk,-1,-1,0,15,none)/s.siteapi.org/88a335a0842ae71/img/ca4onx2uv9s8k0gs084s84s08s8sgo "Сдвоенный 2хЗОМ Поликарбонат Бесцветный с UV-защитой. Е27, IP65. Антивандальный. Без ламп")
- Паспорт и руководство по эксплуатации - Сдвоенный заградительный огонь 2хЗОМ, E27. IP65. Бесцветный поликарбонат763.4 кб, 27 февраля в 02:56
- Декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.73435/26236.7 кб, 14 февраля в 02:25
- Сертификат соответствия ГОСТ Р ISO 9001 2015 СИГНАЛ СВЕТ.pdf1.5 Мб, 25 июня в 18:14

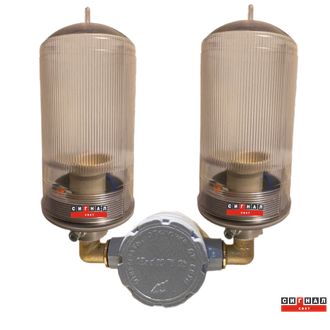

Сдвоенный 2хЗОМ Поликарбонат Бесцветный с UV-защитой. Е27, IP65. Антивандальный. Без ламп
Сдвоенный аэронавигационный заградительный огонь малой интенсивности тип А / В
Предназначен для световой маркировки высотных и протяженных объектов
Производитель: ООО «Сигнал Свет»
ТУ 27.90.70-001-20383233-2017
ОКПД2: 27.90.70.000 — Электрооборудование систем световой сигнализации
Доступна модификация изделия:
Сдвоенный 2хЗОМ Поликарбонат Красный с UV-защитой. Е27, IP65. Антивандальный. Без ламп
Назначение сигнального прибора
Сооружения, превышающие угловые плоскости ограничения высоты препятствий представляющих угрозу безопасности полетам воздушных судов, дополнительно подлежат световому ограждению сдвоенными огнями на уровне пересечения их плоскостями.
Основные технические данные
| Излучение | Все направленное |
| Тип цоколя | Е27, керамический |
| Светофильтр |
Ударопрочный оптический морозостойкий поликарбонат с UV-защитой |
| Корпус сдвоенного кронштейна |
Алюминиевая коробка коммутационная взрывозащищенная 1ExdIICT6 с контактной группой ККВ-20-3B, IP65, 660В. |
| Класс защиты от поражения электрическим током |
I |
| Применяемые в 2хЗОМ ПК лампы с цоколем Е27 |
Лампы накаливания не более 65вт; Аэро 10 Аэро 35 Лампа "Пермь М ЛСД М ЛСД ЩД 2 яруса светодиодов ЛСД ЩД 3 яруса светодиодов ЛСД ЩД 4 яруса светодиодов ЛСД ЩД 5 ярусов светодиодов |
| Степень защиты | IP65 по ГОСТ 14254-2015 |
| Климатическое исполнение |
УХЛ I по ГОСТ 15150 |
| Коммутация проводов |
1,5кв.мм с зажимными клеммами для удобства и надёжности монтажа. Комплект оснащён заземляющим проводником (PE) сечением 2,5 мм², что соответствует требованиям ПУЭ и обеспечивает безопасное подключение. |
|
Крепление на трубу |
С внутренней резьбой G 3/4" в основании сдвоенного кроншетйна |
| Габаритные размеры, мм | 310х340х110 |
| Масса | 2кг |
| Гарантия | 3 года |
Внешние климатические факторы при эксплуатации, хранении и транспортировке изделия должны соответствовать следующим требованиям:
|
Максимальное значение рабочей температуры |
+60°С |
|
Минимальное значение рабочей температуры |
-60°С |
|
Верхнее рабочее значение атмосферного давления |
106,7 кПа (800 мм.рт.ст.) |
|
Нижнее рабочее значение атмосферного давления |
84 кПа (630 мм.рт.ст.) |
|
Верхнее значение относительной влажности воздуха, при температуре плюс 25°С |
98% |
В комплект поставки огня входят:
|
Сдвоенный заградительный огонь 2хЗОМ тип А/В, Е27, без ламп. IP65. Светофильтр из бесцветного ударопрочного оптического поликарбоната с UV-защитой. Корпус кронштейна - алюминиевая коробка взрывозащищенная 1ExdIICT6 GB коммутационная с контактной группой ККВ-20-3B, 660В. ТУ 27.90.70-001-20383233-2017 |
2шт. |
|
Руководство по эксплуатации. Паспорт |
1шт. |
| 1шт. | |
|
Сертификат соответствия требованиями ГОСТ Р ISO 9001:2015 № ST.RU.0001.M0024206 |
1шт. |
| Упаковка | 1шт. |
Гарантийные обязательства
ООО "Сигнал Свет" гарантирует соответствие огней ТУ ТУ 27.90.70-001-20383233-2017 и требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и нормальную работу в течение 36 месяцев с момента продажи при соблюдении потребителем указаний по монтажу и эксплуатации.
В течение гарантийного срока замена вышедших из строя огней осуществляется ООО "Сигнал Свет" безвозмездно.
При возврате неисправного огня, в рекламационном акте, необходимо указать: дату начала эксплуатации изделия, характер неисправности и условия при которых она выявлена.
Модификации сдвоенных заградительных огней 2хЗОМ Поликарбонат:
- Сдвоенный 2хЗОМ LED>10кд, тип «А», 220V AC, IP65. Лампа светодиодная
- Сдвоенный 2хЗОМ ЛСД ПК>32кд, тип «B», 220V AC, IP65. Лампа светодиодная
- Сдвоенный 2хЗОМ 48LED>32кд, тип «B», 220V AC, IP65. Лампа светодиодная
ВНИМАНИЕ!: ЗАПРЕЩЕНА установка ламп с осевой силой света мене 10кд.
При выборе светодиодных ламп для заградительных огней при световом ограждении неподвижных объектов, необходимо учитывать, что в процессе эксплуатации на светофильтре оседает пыль, нагар, образуется конденсат, иней, лед, что дополнительно снижает яркость свечения заградительного огня до 40% в зависимости от условий эксплуатации, светодиодные лампы должны обладать силой света от 20 кд до 30 кд для заградительных огней типа А. Особое внимание, стоит уделить оптическим параметрам КД (единица силы света) и ЛМ (единица измерения освещённости) - это кардинально разные значения. Запрещено в заградительных огнях малой интенсивности, применять бытовые светодиодные лампы.
Учитывая высокие требования предъявляемые к системам светового ограждения, Компания «Сигнал Свет» комплектует заградительные огни малой интенсивности тип «А» и «В» сертифицированными светодиодными лампа АЭРО и ЛСД разработанными специально для заградительных огней с силой света от 30 кд до 50 кд.
Альтернативные наименования:
2хЗОМ эконом
2хЗОМ компакт
2хЗОМ поликарбонат
