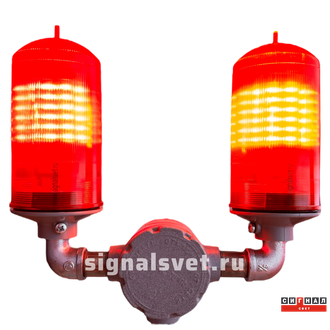

Сдвоенный 2хЗОМ М>35кд, типа «B», 48V DC, IP65. Лампа светодиодная ЛСД М-35-48-К
Артикул: 712-25
Сдвоенный светодиодный заградительный огонь 2хЗОМ М обладают повышенной интенсивностью света не менее 35кд (нормированно 32кд) и отвечают требованиям Росавиации от 28 ноября 2007 г. N 119 "Размещение маркировочных знаков и устройств на зданиях, сооружениях, линиях связи, линиях электропередачи, радиотехническом оборудовании и других объектах, устанавливаемых в целях обеспечения безопасности полетов воздушных судов".
Область применения сдвоенного 2хЗОМ М 48 - телекоммуникационные мачты операторов сотовой связи (базовые станции), опоры линий электропередач, осветительных мачт и др.
Альтернативные названия
- ЗОМ 2М
- ЗОЛ 2М
Назначение сигнального прибора
Сдвоенный заградительный огонь 2хЗОМ М>35кд, типа «В» (Б), 48VDC, предназначен для световой маркировки неподвижных высотных и протяженных объектов, находящихся на курсах взлета и посадки воздушных судов, представляющих угрозу безопасности полетам воздушных судов.
Сдвоенный 2хЗОМ М разработан совместно и по запросу проектных институтов. Одобрена для применения в проектной документации на наиболее ответственных объектов (Аэродромные и приаэродромные территории).
Огонь удовлетворяет требованиям РЕГА РФ-94 и Международным нормам Организации гражданской авиации (ICAO), приложение 14 и требованиям Межгосударственного авиационного комитета (МАК). Огни, устанавливаемые на объектах, находящихся в створе взлетно-посадочной полосы, дальнего приводного радиомаркерного пункта, ближнего приводного радиомаркерного пункта, курсового радиомаяка и т.п., должны быть размещены на линии, перпендикулярной оси ВПП, с интервалом между огнями не менее 3 м. Огонь должен быть сдвоенной конструкции с силой света не менее 32 кд.
Основные технические данные
|
Источник света |
Лампа светодиодная полупроводниковая красного свечения. Лампы входят в комплект поставки. |
|
Осевая сила света (главный луч 10°С) |
>35кд* |
|
*Нормировано, не менее 32кд по требованиям: РЭГА РФ-94, ICAO, МАК, Постановление Департамента Воздушного транспорта Министерства транспорта РФ (письмо исх. № ДВ.6.1-63 от 01.10.1992 г.). **Лампа светодиодная является источником высокоинтенсивного светового излучения, опасного для зрения человека. Запрещается смотреть на горящий огонь с расстояния менее 3 метров. |
|
|
Соответствует техническим требованиям к заградительным огням низкой интенсивности. (Приказ Федеральной аэронавигационной службы от 28 ноября 2007 г. N 119) |
типа «B» (Б) |
| Цвет свечения | Красный, 625HM |
| Излучение |
Все направленное, постоянное |
|
Диапазон рабочей температуры |
-60°С +60°С |
| Наработка на отказ | 80 000 ч. |
|
Напряжение питания, В: постоянное |
48В |
|
Максимальная потребляемая мощность, не более |
12вт |
|
Коммутация проводов |
1,5кв.мм с зажимными клеммами WAGO |
|
Класс защиты от поражения электрическим током |
I |
| Светофильтр |
Ударопрочный оптический морозостойкий поликарбонат с UV-защитой |
| Тип цоколя | Е27, керамический |
| Корпус |
Ударопрочный морозостойкий поликарбонат с UV-защитой |
|
Корпус сдвоенного кронштейна |
Коробка алюминиевая взрывозащищенная 1ExdIICT6 коммутационная с контактной группой ККВ-20-3B, IP65, 660В |
| Технология |
PnP (Plug and Play) |
|
Степень защиты |
IP65 |
|
Климатическое исполнение |
УХЛ I по ГОСТ 15150 |
|
Крепление на трубу |
С внутренней резьбой G 3/4" в основании сдвоенного кронштейна |
|
Габаритные размеры |
230х340мм |
|
Масса |
1,7кг |
|
Гарантия |
3 года |
Внешние климатические факторы при эксплуатации, хранении и транспортировке изделия должны соответствовать следующим требованиям:
|
Верхнее рабочее значение атмосферного давления |
106,7 кПа (800 мм.рт.ст.) |
|
Нижнее рабочее значение атмосферного давления |
84 кПа (630 мм.рт.ст.) |
|
Верхнее значение относительной влажности воздуха, при температуре плюс 25°С |
98% |
Область применения:
• Высотные здания и сооружения
• Дымоходные трубы и градирни.
• Ретрансляционные мачты мобильной связи.
• Установки башенных кранов.
• Мостовые опоры.
• Телебашни.
В комплект поставки огня входят:
|
Светодиодный заградительный огонь малой интенсивности красного свечения ЗОМ М>35кд, типа «В» (Б), 48V DC, IP65. Светофильтр красный ударопрочный оптический поликарбонат с UV-защитой. Укомплектована светодиодной лампой красного свечения ЛСД М (>35 Кд, 48В, 625HM, Е27), для заградительных огней. |
2шт. |
|
Сдвоенная алюминиевая коробка коммутационная взрывозащищенная 1ExdIICT6 GB с контактной группой ККВ-20-3B, IP65, 660В |
1шт. |
|
Руководство по эксплуатации. Паспорт |
1шт. |
|
Декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.14849/23 |
1шт. |
|
Декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.14851/23 |
1шт. |
|
Сертификат соответствия требованиями ГОСТ Р ISO 9001:2015 № ST.RU.0001.M0024206 |
1шт. |
| Упаковка |
Гарантийные обязательства:
ООО "Сигнал Свет" гарантирует соответствие огней ТУ 3461-002-95589788-2017 и требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и нормальную работу в течение 36 месяцев с момента продажи при соблюдении потребителем указаний по монтажу и эксплуатации.
В течение гарантийного срока замена вышедших из строя огней осуществляется ООО "Сигнал Свет" безвозмездно.
При возврате неисправного огня, в рекламационном акте, необходимо указать: дату начала эксплуатации изделия, характер неисправности и условия при которых она выявлена.
