Продукция. Цены / Светодиодный ЗОМ 2 ЛСД тип А

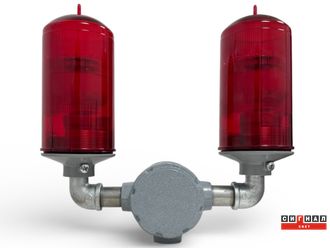

Сдвоенный 2хЗОМ 2 > 20кд, тип «А», 220V AC, IP65. Красный поликарбонат. В комплекте светосигнальные светодиодные лампы ЛСД-2-36LED
Сдвоенный 2хЗОМ 2 > 20кд, тип «А», 220V AC, IP65. Красный поликарбонат. В комплекте светосигнальные светодиодные лампы ЛСД-2-36LED

Сдвоенный 2хЗОМ 2 > 20кд, тип «А», 220V AC, IP65. Красный поликарбонат. В комплекте светосигнальные светодиодные лампы ЛСД-2-36LED

Артикул: 360
13900 руб.

Гарантия 3 года.

Аэронавигационный заградительный огонь малой интенсивности типа A.

Соответствует требованиям ICAO Annex 14, Volume I и действующим Федеральным авиационным правилам Российской Федерации (ФАП).


Производитель: ООО «Сигнал Свет»

ТУ 27.90.70-001-20383233-2017

ОКПД2: 27.90.70.000 — Электрооборудование систем световой сигнализации


Доступна модификация изделия:

Сдвоенный 2хЗОМ 2 >20кд, тип «А», 220V AC, IP65. Бесцветный поликарбонат

Назначение сигнального прибора

Сдвоенный заградительный огонь 2хЗОМ 2 красный поликарбонат представляет собой резервированное светосигнальное устройство, выполненное на базе двух независимых заградительных огней, установленных в единой конструкции.


Применение сдвоенного исполнения позволяет обеспечить непрерывное световое обозначение препятствия в случае отказа одного источника света, что повышает надёжность системы светового ограждения и соответствует принципам резервирования, используемым в аэронавигационном оборудовании.


Сдвоенные заградительные огни 2хЗОМ 2 используются для маркировки объектов повышенной ответственности — антенно-мачтовых сооружений, высотных зданий, дымовых труб, объектов энергетической и телекоммуникационной инфраструктуры, где требуется повышенная эксплуатационная устойчивость светосигнальной системы.


Конструкция с двумя независимыми светосигнальными модулями обеспечивает сохранение нормируемых фотометрических параметров при отказе одного из огней и применяется в составе систем обозначения препятствий, разрабатываемых с учётом требований федеральных авиационных правил Российской Федерации и рекомендаций ICAO Annex 14.


Сдвоенный 2хЗОМ 2 относится к специализированному светосигнальному оборудованию аэронавигационного назначения и используется исключительно в профессиональных системах светового ограждения препятствий.


Основные технические данные

Источник света

ЛСД 2 ЯРУСА 36LED - cветодиодная лампа полупроводниковая красного свечения. Лампы входят в комплект поставки.

Осевая сила света (главный луч 10°С)

 20кд*

*Нормировано, не менее 10кд по требованиям: РЭГА РФ-94, ICAO, МАК, Постановление Департамента Воздушного транспорта Министерства транспорта РФ (письмо исх. № ДВ.6.1-63 от 01.10.1992 г.).

**Лампа светодиодная является источником высокоинтенсивного светового излучения, опасного для зрения человека. Запрещается смотреть на горящий огонь с расстояния менее 2 метров.

Соответствует техническим требованиям к заградительным огням низкой интенсивности. (Приказ Федеральной аэронавигационной службы от 28 ноября 2007 г. N 119)

тип «А»

Цвет свечения

 Красный, 625HM

Излучение

 Все направленное, постоянное

Диапазон рабочей температуры

-50°С +60°С

Наработка на отказ

 80 000 ч.

Напряжение питания, В: переменное

85-275В

Максимальная потребляемая мощность, не более

 12вт

Коммутация проводов

1,5кв.мм с зажимными клеммами для удобства и надёжности монтажа.

Комплект оснащён заземляющим проводником (PE) сечением 2,5 мм², что соответствует требованиям ПУЭ и обеспечивает безопасное подключение.

Класс защиты от поражения электрическим током

I
Светофильтр

Ударопрочный оптический морозостойкий поликарбонат с UV-защитой
Тип цоколя Е27, керамический
Корпус

Ударопрочный морозостойкий поликарбонат с UV-защитой

Корпус сдвоенного кронштейна

Алюминиевая коробка коммутационная взрывозащищенная 1ExdIICT6 с контактной группой  ККВ-20-3B, IP65, 660В

Степень защиты

IP65 по ГОСТ 14254-2015

Климатическое исполнение

УХЛ I по ГОСТ 15150

Крепление на трубу

С внутренней резьбой G 3/4" в основании сдвоенного кроншетйна

Габаритные размеры

234х340мм

Масса, не более

2кг

Гарантия

3 года


Внешние климатические факторы при эксплуатации, хранении и транспортировке изделия должны соответствовать следующим требованиям:

Верхнее рабочее значение атмосферного давления

106,7 кПа (800 мм.рт.ст.)

Нижнее рабочее значение атмосферного давления

84 кПа (630 мм.рт.ст.)

Верхнее значение относительной влажности воздуха, при температуре плюс 25°С

 98%


Область применения:

• Высотные здания и сооружения

• Дымоходные трубы и градирни.

• Ретрансляционные мачты мобильной связи.

• Установки башенных кранов.

• Мостовые опоры.

• Телебашни.


В комплект поставки огня входят:

Сдвоенный светодиодный заградительный огонь малой интенсивности 2хЗОМ 2 >20кд, тип «А», 220V AC, 6Вт, IP65. Светофильтр из красного ударопрочного оптического поликарбоната с UV-защитой. Корпус сдвоенного кронштейна - коробка алюминиевая взрывозащищенная 1ExdIICT6 GB коммутационная с контактной группой ККВ-20-3B, 660В. ТУ 27.90.70-001-20383233-2017

 1шт.

Руководство по эксплуатации. Паспорт

 1шт.

Декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.73435/26

 1шт.

Сертификат соответствия требованиями ГОСТ Р ISO 9001:2015 № ST.RU.0001.M0024206

 1шт.
Упаковка


Гарантийные обязательства

ООО "Сигнал Свет" гарантирует соответствие огней ТУ 27.90.70-001-20383233-2017 и требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и нормальную работу в течение 36 месяцев с момента продажи при соблюдении потребителем указаний по монтажу и эксплуатации.


В течение гарантийного срока замена вышедших из строя огней осуществляется ООО "Сигнал Свет" безвозмездно.


При возврате неисправного огня, в рекламационном акте, необходимо указать: дату начала эксплуатации изделия, характер неисправности и условия при которых она выявлена.
