Продукция. Цены / Светодиодный ЗОМ 3 тип А / В

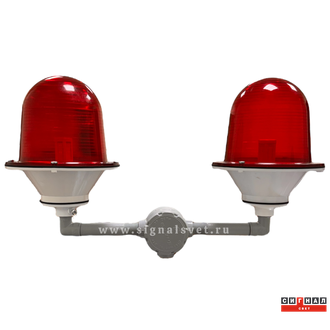

Сдвоенный светодиодный 2хЗОМ 3 LED>10кд, тип «А», 220V AC, IP65. Поликарбонат. В комплекте светосигнальные светодиодные лампы ЛСД-АЭРО-10К

Артикул: 336
13000 руб.

Гарантия 3 года.

Аэронавигационный заградительный огонь малой интенсивности типа A.

Соответствует требованиям ICAO Annex 14, Volume I и действующим Федеральным авиационным правилам Российской Федерации (ФАП).


Производитель: ООО «Сигнал Свет»

ТУ 27.90.70-001-20383233-2017

ОКПД2: 27.90.70.000 — Электрооборудование систем световой сигнализации


Доступна модификация изделия:

Назначение сигнального прибора

Сдвоенный светодиодный заградительный огонь 2хЗОМ 3>10кд, тип «А», 220V AC, IP65. Поликарбонат., предназначен для световой маркировки неподвижных высотных и протяженных объектов, находящихся на курсах взлета и посадки воздушных судов, представляющих угрозу безопасности полетам воздушных судов.


Основные технические данные

Источник света

SMD - Светодиодная лампа полупроводниковая красного свечения. Лампы входят в комплект поставки (2шт.)

Осевая сила света (главный луч 10°С)

 >30кд*

*Нормировано, не менее 10кд по требованиям: РЭГА РФ-94, ICAO, МАК, Постановление Департамента Воздушного транспорта Министерства транспорта РФ (письмо исх. № ДВ.6.1-63 от 01.10.1992 г.).

**Лампа светодиодная является источником высокоинтенсивного светового излучения, опасного для зрения человека. Запрещается смотреть на горящий огонь с расстояния менее 2 метров.

Соответствует техническим требованиям и стандартам к заградительным огням низкой интенсивности.

Приказ Министерства транспорта РФ от 25 августа 2015 г. N 262 "Об утверждении Федеральных авиационных правил "Требования, предъявляемые к аэродромам, предназначенным для взлета, посадки, руления и стоянки гражданских воздушных судов

ICAO Annex 14, 4th Edition, July 2004;

ICAO low intensity type A;

ТР ТС 004/2001;

ТР ТС 020/2011;

ГОСТ 12.2.007.0-75;

ГОСТ 30804.6.4-2013;

ГОСТ 30804.6.2-2013.

Цвет свечения

 Красный, 625HM

Излучение

 Все направленное, постоянное

Диапазон рабочей температуры

-60°С +50°С

Наработка на отказ

 80 000 ч.

Напряжение питания, В: переменное

85-275В

Максимальная потребляемая мощность, не более

 5вт

Коммутация проводов

1,5кв.мм с зажимными клеммами для удобства и надёжности монтажа.

Комплект оснащён заземляющим проводником (PE) сечением 2,5 мм², что соответствует требованиям ПУЭ и обеспечивает безопасное подключение.

Класс защиты от поражения электрическим током

I
Светофильтр

Ударопрочный оптический морозостойкий поликарбонат с UV-защитой
Тип цоколя Е27, керамический
Корпус

Ударопрочный морозостойкий поликарбонат с UV-защитой

Корпус сдвоенного кронштейна

Алюминиевая коробка коммутационная взрывозащищенная 1ExdIICT6 GB с контактной группой  ККВ-20-3B, IP65, 660В

Степень защиты

IP65 по ГОСТ 14254-2015

Климатическое исполнение

УХЛ I по ГОСТ 15150

Крепление на трубу

С внутренней резьбой G 3/4" в основании сдвоенного кроншетйна

Габаритные размеры

550х300мм

Масса

4кг

Гарантия

3 года


Внешние климатические факторы при эксплуатации, хранении и транспортировке изделия должны соответствовать следующим требованиям:

Верхнее рабочее значение атмосферного давления

106,7 кПа (800 мм.рт.ст.)

Нижнее рабочее значение атмосферного давления

84 кПа (630 мм.рт.ст.)

Верхнее значение относительной влажности воздуха, при температуре плюс 25°С

 98%


Область применения:

• Высотные здания и сооружения

• Дымоходные трубы и градирни.

• Ретрансляционные мачты мобильной связи.

• Установки башенных кранов.

• Мостовые опоры.

• Телебашни.


В комплект поставки огня входят:

Сдвоенный светодиодный заградительный огонь 2хЗОМ 3 LED >10кд, типа «A», 220V AC, IP65. Светофильтр из красного ударопрочного оптического поликарбонат с UV-защитой. Корпус сдвоенного кронштейна алюминиевая коробка коммутационная взрывозащищенная 1ExdIICT6 GB с контактной группой ККВ-20-3B, IP65. ТУ 27.90.70-001-20383233-2017

 1шт.

Руководство по эксплуатации. Паспорт

 1шт.

Декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.14849/23

 1шт.

Сертификат соответствия требованиями ГОСТ Р ISO 9001:2015 № ST.RU.0001.M0024206

 1шт.
Упаковка


Гарантийные обязательства

ООО "Сигнал Свет" гарантирует соответствие огней ТУ 27.90.70-001-20383233-2017 и требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и нормальную работу в течение 36 месяцев с момента продажи при соблюдении потребителем указаний по монтажу и эксплуатации.


В течение гарантийного срока замена вышедших из строя огней осуществляется ООО "Сигнал Свет" безвозмездно.


При возврате неисправного огня, в рекламационном акте, необходимо указать: дату начала эксплуатации изделия, характер неисправности и условия при которых она выявлена.
