ЗОМ 1 ЛСД >35кд, типа «B», 48VDC, IP65. Поликарбонат. Лампа светодиодная ЛСД М-35-48-К

4550 руб.
В корзину

Артикул: 712-13-48

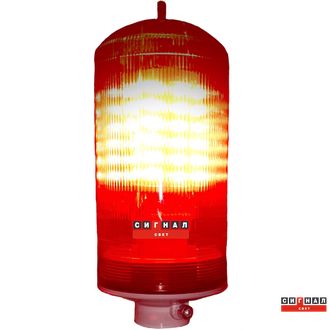

Заградительный огонь ЗОМ 1 ЛСД >35кд. Укомплектована светодиодной лампой ЛСД М-35-48-К красного свечения обладает мощностью светового пучка не менее 35кд. устанавливается на неподвижные объекты высотой  от 50 метров.

Технические характеристики светодиодного заградительного огня ЗОМ 1 ЛСД >35кд, полностью соответствуют требованиям ФАВТ и ICAO (международным нормам), предъявленным к заградительным огням малой интенсивности типа «В» (Б), установленных на неподвижных объектах.


Альтернативные названия:

Назначение сигнального прибора

Заградительный огонь ЗОМ 1 ЛСД >35кд, типа «B» (Б), 48VDC, IP65. Поликарбонат, предназначен для световой маркировки неподвижных высотных и протяженных объектов, представляющих угрозу безопасности полетам воздушных судов. Светильник ЗОМ рассчитан на стационарный способ установки с внутренней резьбой G3/4" в основание корпуса.


Основные технические данные

Источник света

Светодиодная лампа полупроводниковая красного свечения.

Лампа входит в комплект поставки.

Тип лампы

Лампа светодиодная магистральная ЛСД М-35-48-К

Осевая сила света (главный луч 10°С)

>35д*

*Нормировано, не менее 32кд по требованиям: РЭГА РФ-94, ICAO, МАК, Постановление Департамента Воздушного транспорта Министерства транспорта РФ (письмо исх. № ДВ.6.1-63 от 01.10.1992 г.).

**Лампа светодиодная является источником высокоинтенсивного светового излучения, опасного для зрения человека. Запрещается смотреть на горящий огонь с расстояния менее 5 метров.

Соответствует техническим требованиям к заградительным огням низкой интенсивности. (Приказ Федеральной аэронавигационной службы от 28 ноября 2007 г. N 119)

типа «B» (Б)

Цвет свечения

Красный, 625HM

Излучение

Все направленное, постоянное

Диапазон рабочей температуры

-50°С +50°С

Наработка на отказ

80 000ч.

Напряжение питания, В: переменное

48VDC

Максимальная потребляемая мощность, не более

9Вт.

Класс защиты от поражения электрическим током

I
Светофильтр

Ударопрочный оптический морозостойкий поликарбонат с UV-защитой

Тип цоколя Е27, керамический
Корпус

Ударопрочный морозостойкий поликарбонат с UV-защитой

Степень защиты IP65

Климатическое исполнение

УХЛ I по ГОСТ 15150

Крепление на трубу

С внутренней резьбой G 3/4" в основании корпуса, фиксация винтом М6

Габаритные размеры

225x105
Масса 0,8кг
Гарантия 3 года


Внешние климатические факторы при эксплуатации, хранении и транспортировке изделия должны соответствовать следующим требованиям:

Верхнее рабочее значение атмосферного давления

106,7 кПа (800 мм.рт.ст.

Нижнее рабочее значение атмосферного давления

84 кПа (630 мм.рт.ст.)

Верхнее значение относительной влажности воздуха, при температуре плюс 25°С

98%


Область применения:

• Высотные здания и сооружения

• Дымоходные трубы и градирни.

• Ретрансляционные мачты мобильной связи.

• Установки башенных кранов.

• Мостовые опоры.

• Телебашни.


В комплект поставки огня входят:

Светодиодный заградительный огонь малой интенсивности красного свечения ЗОМ 1 ЛСД>35кд, типа «В» (Б), IP65. Светофильтр красный ударопрочный оптический поликарбонат с UV-защитой. Укомплектована светодиодной лампой красного свечения ЛСД М  (>35Кд, 48В, 625HM, Е27), для заградительных огней.

1шт.

Руководство по эксплуатации. Паспорт

1шт.

Декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.14849/23

1шт.

Декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.14851/23

1шт.

Сертификат соответствия требованиями ГОСТ Р ISO 9001:2015 № ST.RU.0001.M0024206

1шт.

Упаковка


Гарантийные обязательства

ООО "Сигнал Свет" гарантирует соответствие огней ТУ3461-002-95589788-2017 и требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и нормальную работу в течение 36 месяцев с момента продажи при соблюдении потребителем указаний по монтажу и эксплуатации.

В течение гарантийного срока замена вышедших из строя огней осуществляется ООО "Сигнал Свет" безвозмездно.

При возврате неисправного огня, в рекламационном акте, необходимо указать: дату начала эксплуатации изделия, характер неисправности и условия при которых она выявлена.


При выборе светодиодных ламп для заградительных огней при световом ограждении неподвижных объектов, необходимо учитывать, что в процессе эксплуатации на светофильтре оседает пыль, нагар, образуется конденсат, иней, лед, что дополнительно снижает яркость свечения заградительного огня до 40% в зависимости от условий эксплуатации, светодиодные лампы должны обладать силой света от 32 кд для заградительных огней типа B. Особое внимание, стоит уделить оптическим параметрам КД  (единица силы света) и ЛМ (единица измерения освещённости) - это кардинально разные значения. Учитывая высокие требования предъявляемые к системам светового ограждения, Компания «Сигнал Свет» комплектует заградительные огни малой интенсивности тип «А» и «В» сертифицированными светодиодными лампами разработанными специально для заградительных огней с силой света от 30 кд до 50 кд.
