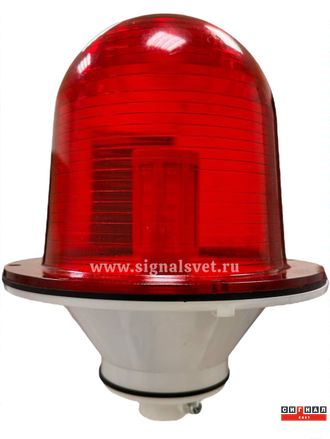

ЗОМ 3 ЛСД>35кд, тип «B», 220V AC, IP65. Поликарбонат. В комплекте светосигнальная светодиодная лампа ЛСД-М-120LED

Артикул: 308
7050 руб.

Гарантия 3 года.

Аэронавигационный заградительный огонь малой интенсивности тип В.

Соответствует требованиям ICAO Annex 14, Volume I и действующим Федеральным авиационным правилам Российской Федерации (ФАП)


Производитель: ООО «Сигнал Свет»

ТУ 27.90.70-001-20383233-2017

ОКПД2: 27.90.70.000 — Электрооборудование систем световой сигнализации


Доступна модификация изделия:

ЗОМ 3 ЛСД >35кд, тип «B», 48V DC, IP65. Поликарбонат. В комплекте светосигнальная светодиодная лампа ЛСД-М-120LED

Светодиодный заградительный огонь ЗОМ 3 ЛСД >35кд полностью соответствует всем необходимым нормам и стандартам, таким как МАК, ICAO и ФАП 121. Этот светильник предназначен для установки на неподвижных объектах и относится к заградительным огням малой интенсивности типа «B». Комплектация включает светодиодную лампу красного свечения ЛСД М, рассчитанную на питание от сети 220 В.


Назначение сигнального прибора ZOM 3

Заградительный огонь ЗОМ 3 ЛСД>35кд, тип «B», 220V, предназначен для световой маркировки неподвижных высотных и протяженных объектов, представляющих угрозу безопасности полетам воздушных судов.


Основные технические данные ЗОМ 3 ЛСД

Источник света

Светодиодная лампа полупроводниковая красного свечения. Лампа входит в комплект поставки.
Осевая сила света  35кд*

Главный луч нормированное значение

10°

Угол рассеивания фактическое

 65°

Угол рассеивания в горизонтальной плоскости

 360°

*Нормировано, не менее 32кд по требованиям: РЭГА РФ-94, ICAO, МАК, Постановление Департамента Воздушного транспорта Министерства транспорта РФ (письмо исх. № ДВ.6.1-63 от 01.10.1992 г.).

**Лампа светодиодная является источником высокоинтенсивного светового излучения, опасного для зрения человека. Запрещается смотреть на горящий огонь с расстояния менее 3 метров.

Соответствует техническим требованиям к заградительным огням низкой интенсивности. (Приказ Федеральной аэронавигационной службы от 28 ноября 2007 г. N 119)

тип «B»
Цвет свечения Красный, 625HM
Излучение Все направленное, постоянное
Диапазон рабочей температуры

-60°С +50°С
Наработка на отказ 80 000ч.

Напряжение питания, В: переменное

 85-275В

Максимальная потребляемая мощность, не более

 9вт

Коммутация проводов

1,5кв.мм с зажимными клеммами WAGO

Класс защиты от поражения электрическим током

I
Светофильтр

Ударопрочный оптический морозостойкий поликарбонат с UV-защитой
Тип цоколя

Е27, керамический
Корпус

Ударопрочный морозостойкий поликарбонат с UV-защитой
Степень защиты

IP65 по ГОСТ 14254-2015

Климатическое исполнение

УХЛ I по ГОСТ 15150

Крепление на трубу

С внутренней резьбой G 3/4" в основании корпуса, фиксация винтом М6

Габаритные размеры

285х224мм

Масса

1кг

Гарантия

3 года


Внешние климатические факторы при эксплуатации, хранении и транспортировке изделия должны соответствовать следующим требованиям:

Верхнее рабочее значение атмосферного давления

106,7 кПа (800 мм.рт.ст.)

Нижнее рабочее значение атмосферного давления

84 кПа (630 мм.рт.ст.)

Верхнее значение относительной влажности воздуха, при температуре плюс 25°С

 98%

Высота при эксплуатации

до 3000 м


Область применения:

• Высотные здания и сооружения

• Дымоходные трубы и градирни.

• Ретрансляционные мачты мобильной связи.

• Установки башенных кранов.

• Мостовые опоры.

• Телебашни.


В комплект поставки огня входят:

Светодиодный заградительный огонь малой интенсивности ЗОМ 3 ЛСД >35кд, тип «B», 220V AC. 9Вт. Светофильтр красный оптический ударопрочный поликарбонат c UV-защитой. Антивандальный, IP65. В комплекте светосигнальная светодиодная лампа ЛСД-М-120LED.

ТУ 27.90.70-001-20383233-2017

1шт.

Руководство по эксплуатации. Паспорт

 1шт.

Декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.73435/26

 1шт.

Сертификат соответствия требованиями ГОСТ Р ISO 9001:2015 № ST.RU.0001.M0024206

 1шт.
Упаковка 1шт.


Гарантийные обязательства

ООО "Сигнал Свет" гарантирует соответствие огней ТУ 27.90.70-001-20383233-2017 и требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и нормальную работу в течение 36 месяцев с момента продажи при соблюдении потребителем указаний по монтажу и эксплуатации.


В течение гарантийного срока замена вышедших из строя огней осуществляется ООО "Сигнал Свет" безвозмездно.


ВАЖНОЕ: При выборе светодиодных ламп для заградительных огней при световом ограждении неподвижных объектов, необходимо учитывать, что в процессе эксплуатации на светофильтре оседает пыль, нагар, образуется конденсат, иней, лед, что дополнительно снижает яркость свечения заградительного огня до 40% в зависимости от условий эксплуатации, светодиодные лампы должны обладать силой света от 20 кд до 30 кд для заградительных огней типа А. Особое внимание, стоит уделить оптическим параметрам КД  (единица силы света) и ЛМ (единица измерения освещённости) - это кардинально разные значения. Учитывая высокие требования предъявляемые к системам светового ограждения, Компания «Сигнал Свет» комплектует заградительные огни малой интенсивности тип «А» и «В» сертифицированными светодиодными модулями разработанными специально для заградительных огней с силой света от 30 кд до 50 кд.
