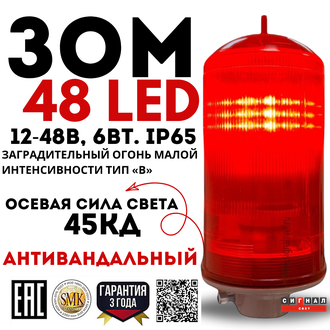

ЗОМ 48 LED>35кд, типа «В», 48V DC, IP65. Красный поликарбонат.
Артикул: 712-16
Светодиодный заградительный огонь ЗОМ 48 LED>35кд, тип «В», 48V DC, IP65. Поликарбонат. Область применения ЗОМ 48 LED - телекоммуникационные мачты операторов сотовой связи (базовые станции), опоры линий электропередач, осветительных мачт и др. Прибор ЗОМ рассчитан на стационарный способ установки.
Технические характеристики светодиодного заградительного огня малой интенсивности ЗОМ 48LED>35кд, полностью соответствуют требованиям МАК и ICAO (международным нормам), предъявленным к заградительным огням малой интенсивности типа «В» (Б), установленных на неподвижных объектах.
Назначение сигнального прибора
Заградительный огонь ЗОМ 48 LED ПК>35кд, тип «B», 48V, специально разработан для световой маркировки телекоммуникационных мачт и базовых станций, представляющих угрозу безопасности полетам воздушных судов.
Основные технические данные:
|
Источник света |
Светодиодная лампа полупроводниковая АЭРО 35 48V красного свечения. Лампа входит в комплект поставки. |
|
Количество и тип светодиодов в горизонтальной плоскости |
48шт светодиода повышенной яркости красного постоянного свечения. 625нм, 120° , Seoul Semiconductor |
|
Осевая сила света (главный луч 10°С) |
>40кд* |
|
*Нормировано, не менее 32кд по требованиям: РЭГА РФ-94, ICAO, МАК, Постановление Департамента Воздушного транспорта Министерства транспорта РФ (письмо исх. № ДВ.6.1-63 от 01.10.1992 г.). **Лампа светодиодная является источником высокоинтенсивного светового излучения, опасного для зрения человека. Запрещается смотреть на горящий огонь с расстояния менее 3 метров. |
|
|
Соответствует техническим требованиям к заградительным огням низкой интенсивности. (Приказ Федеральной аэронавигационной службы от 28 ноября 2007 г. N 119) |
типа «B» (Б) |
|
Цвет свечения |
Красный, 625HM |
|
Излучение |
Все направленное, постоянное |
|
Диапазон рабочей температуры |
-50°С +50°С |
|
Наработка на отказ |
80 000ч. |
|
Напряжение питания, В: постоянное |
10-48В |
|
Максимальная потребляемая мощность, не более |
10вт. |
| Коммутация проводов | 1,5кв.мм с зажимными клеммами WAGO |
| Класс защиты от поражения электрическим током | I |
| Светофильтр |
Ударопрочный оптический морозостойкий поликарбонат с UV-защитой |
| Тип цоколя |
Е27, керамический |
| Корпус |
Ударопрочный морозостойкий поликарбонат с UV-защитой |
| Степень защиты | IP65 |
|
Климатическое исполнение |
УХЛ I по ГОСТ 15150 |
|
Крепление на трубу |
С внутренней резьбой G 3/4" в основании корпуса, фиксация винтом М6 |
|
Габаритные размеры |
225х105мм |
| Масса | 0,6кг |
| Гарантия | 3 года |
Внешние климатические факторы при эксплуатации, хранении и транспортировке изделия должны соответствовать следующим требованиям:
|
Верхнее рабочее значение атмосферного давления |
106,7 кПа (800 мм.рт.ст.) |
|
Нижнее рабочее значение атмосферного давления |
79,5 кПа (596 мм.рт.ст.) |
|
Верхнее значение относительной влажности воздуха, при температуре плюс 25°С |
98% |
Область применения:
• Высотные здания и сооружения
• Дымоходные трубы и градирни.
• Ретрансляционные мачты мобильной связи.
• Установки башенных кранов.
• Мостовые опоры.
• Телебашни.
В комплект поставки огня входят:
|
Светодиодный заградительный огонь малой интенсивности красного свечения ЗОМ М>35кд, типа «В» (Б), IP65.Светофильтр красный ударопрочный оптический поликарбонат с UV-защитой. Укомплектована светодиодной лампой красного свечения АЭРО 48 LED (>35Кд, 48В, 625HM, Е27), для заградительных огней. |
1шт. |
|
Руководство по эксплуатации. Паспорт |
1шт. |
|
Декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.14849/23 |
1шт. |
|
Декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.14851/23 |
1шт. |
|
Сертификат соответствия требованиями ГОСТ Р ISO 9001:2015 № ST.RU.0001.M0024206 |
1шт. |
| Упаковка |
Гарантийные обязательства
ООО "Сигнал Свет" гарантирует соответствие огней ТУ3461-002-95589788-2017 и требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и нормальную работу в течение 36 месяцев с момента продажи при соблюдении потребителем указаний по монтажу и эксплуатации.
В течение гарантийного срока замена вышедших из строя огней осуществляется ООО "Сигнал Свет" безвозмездно.
При возврате неисправного огня, в рекламационном акте, необходимо указать: дату начала эксплуатации изделия, характер неисправности и условия при которых она выявлена.
При выборе светодиодных ламп для заградительных огней при световом ограждении неподвижных объектов, необходимо учитывать, что в процессе эксплуатации на светофильтре оседает пыль, нагар, образуется конденсат, иней, лед, что дополнительно снижает яркость свечения заградительного огня до 40% в зависимости от условий эксплуатации, светодиодные лампы должны обладать силой света от 20 кд до 30 кд для заградительных огней типа А. Особое внимание, стоит уделить оптическим параметрам КД (единица силы света) и ЛМ (единица измерения освещённости) - это кардинально разные значения. Учитывая высокие требования предъявляемые к системам светового ограждения, Компания «Сигнал Свет» комплектует заградительные огни малой интенсивности тип «А» и «В» сертифицированными светодиодными лампами разработанными специально для заградительных огней с силой света от 30 кд до 50 кд.
